MV5 U50/25

数据矩阵码电-气点针打标集成式

适合任何集成任务

空间要求低的理想应用

产品详情

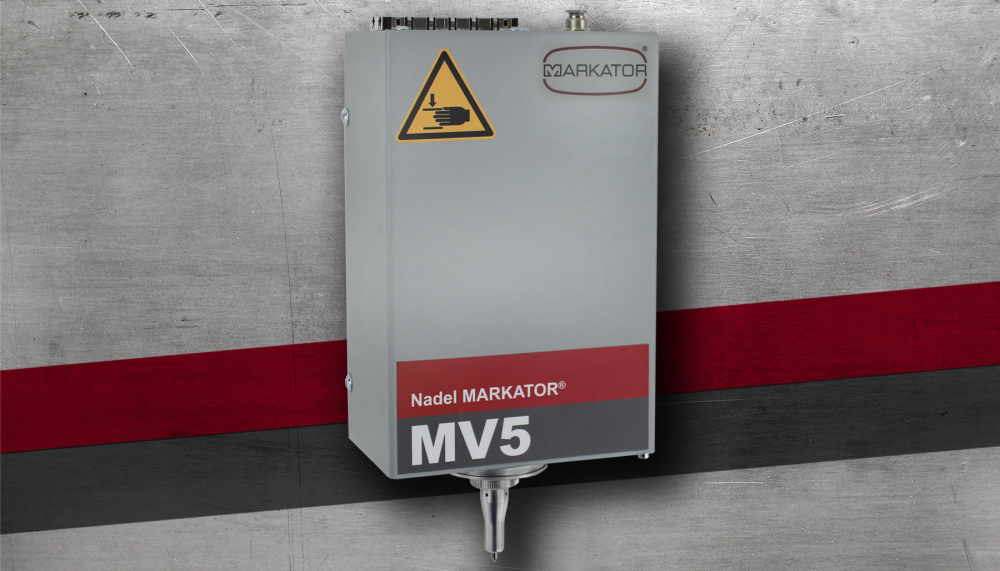

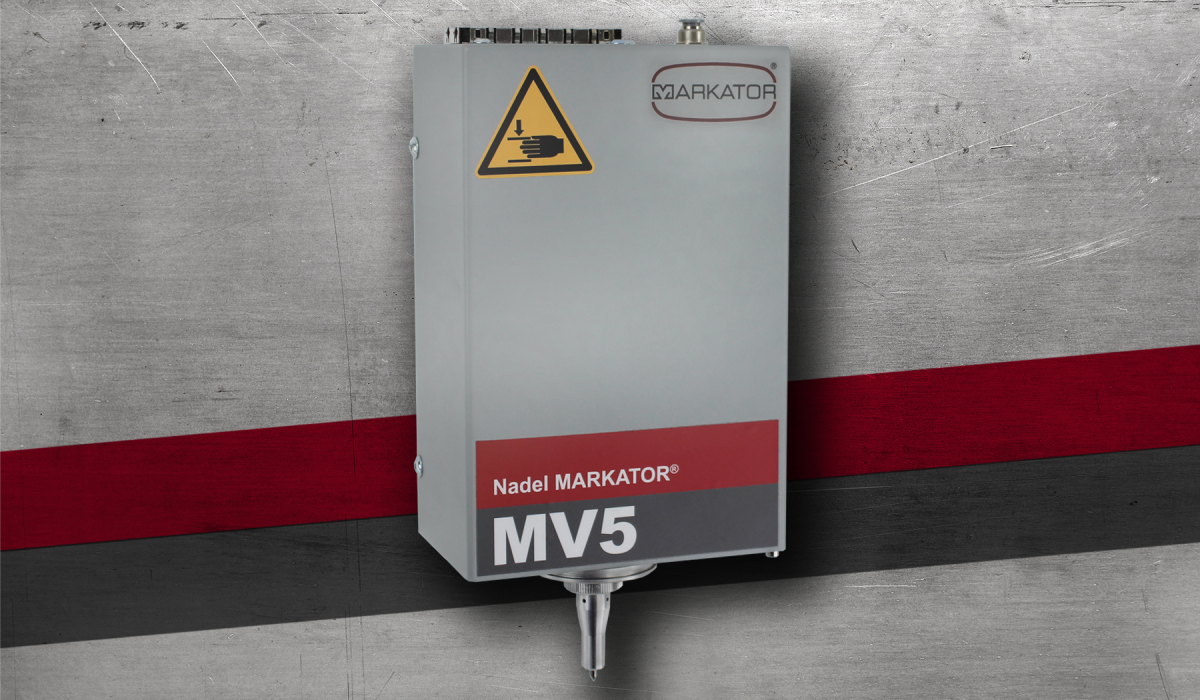

紧凑的MV5 U50/25点针打标机,用于在任何工件上永久标记。打标头和高性能步进式电机搭配并被引导到正确的标记位置。快速振荡的碳合金打标针完成标记任务。可以提供不同尺寸的打标针,以便为不同材料进行定制化标记。

模块化设计系统

  • 极其紧凑的设计节省空间,使打标机可以非常容易地集成到生产线、装配车间和测试设备中
  • 最佳定制选项
  • 与不同的控制系统配合而具有多功能性

可靠

  • 极高的标记质量
  • 极高的重复精度
  • 传递到工件的打标力经过优化,保证了极其精准、无失真的标记效果
  • XY双轴线性导轨质量高,机械结构稳定

高性能

  • 气动驱动,打标力度大
  • 快速振荡的打标针,用于精确的线性标记和快速打标
  • 用于夹持打标针的针座不需要维护



标记范围(x/y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

重量: 2,5kg 起

可选字符高度: 1.0mm起,步进1/10,连续可调

可选字符: 大、小写字母A到Z,数字0到9,各种标点符号

字体: 标准字体,类似DIN 1451的连续线状或单点字体,大小5 x 7和9 x 13

步进式电机的分辨率: 0.0125mm,标记质量极高

防护罩: 凯芙拉,橡胶,皮革

安装位置: 从0°到360°的任何方向

中央控制单元

在这里你可以找到适合这个打标头的中央控制单元。

MV5 ZE 101 XL MV5 ZE 401 XL
19英寸版本:
插入式卡插槽: 2 4
操作/数据输入: 触摸屏 薄膜键盘
Interfaces: 2x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54:
通讯板卡的外部电源(可选): PROFINET CU/LWL, PROFIBUS, 以太网TCP/IP (Rockwell) PROFINET CU/LWL, PROFIBUS, 以太网TCP/IP (Rockwell)
以太网TCP / IP(可选):
预配置的PLC功能模块,例如TIA(可选):
安全继电器模块(可选):

MV5 ZE 101 XL

19英寸版本:
nein

插入式卡插槽:
2

操作/数据输入:
触摸屏

Interfaces:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

通讯板卡的外部电源(可选):
PROFINET CU/LWL, PROFIBUS, 以太网TCP/IP (Rockwell)

以太网TCP / IP(可选):
ja

预配置的PLC功能模块,例如TIA(可选):
ja

安全继电器模块(可选):
ja

MV5 ZE 401 XL

19英寸版本:
ja

插入式卡插槽:
4

操作/数据输入:
薄膜键盘

Interfaces:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

通讯板卡的外部电源(可选):
PROFINET CU/LWL, PROFIBUS, 以太网TCP/IP (Rockwell)

以太网TCP / IP(可选):
ja

预配置的PLC功能模块,例如TIA(可选):
ja

安全继电器模块(可选):
ja
